Mon installation solaire : 8 panneaux et 3000W sur un toit plat

Hello,

J’ai récemment installé des panneaux solaires sur mon toit plat, et je voulais partager mon expérience pour ceux qui hésitent à franchir le pas. Si certains d’entre vous ont des conseils d’optimisation pour l’installation, je suis preneur !

Kit solaire

J’ai acheté le kit “Kit solaire 1520W Plug&Play - 4 panneaux solaires Honor 380W + 2 micro onduleurs Hoymiles HMS800W 2T” trouvé sur Dealabs : https://www.dealabs.com/bons-plans/kits-solaires-1520w-plugplay-2832592.

L’achat d’un kit complet semblait plus intéressant pour un premier achat. Cela me permettait d’avoir un seul point de contact en cas de problème (défaut à la livraison, etc.), d’être certain que les micro-onduleurs soient bien compatibles avec les panneaux, et en plus, le prix était avantageux.

Mon toit fait 7x4m, donc j’ai estimé que je pouvais mettre entre 8 et 10 panneaux. J’ai dans un premier temps pris un seul kit.

Choix des composants - Dalles

Je voulais un angle faible pour que visuellement, depuis la rue, l’installation soit discrète (voire invisible si possible). Malheureusement, la hauteur de mon acrotère est de moins de 20 cm côté rue, et avec seulement 4 mètres de largeur, l’installation reste un peu visible, peu importe la disposition.

Le prix des bacs était assez élevé et semblait concentrer un poids important sur un seul point. J’avais des doutes quant à la capacité de mon toit, qui n’a pas été spécifiquement conçu pour des panneaux solaires (bien que les poutres soient plus rapprochées que la normale, car j’avais anticipé peut-être un jour l’installation de panneaux).

Les rails semblaient être un bon choix en termes de solidité, mais je ne voulais pas percer mon toit afin de préserver l’étanchéité.

J’ai donc opté pour une solution répartissant le poids en 4 points, en utilisant un support divisé en 4 parties avec 4 dalles, en veillant à respecter les poids recommandés.

Pour un panneau, il faut au moins 50-60 kilos de lest. Ces simples dalles de Leroy Merlin, à 2,5 € pièce pour 13,2 kg, étaient parfaites pour cela : https://www.leroymerlin.fr/produits/terrasse-jardin/terrasse-et-sol-exterieur/dalle-de-terrasse/dalle-de-terrasse-beton/dalle-beton-spring-au-m2-gris-l-40-x-l-40-cm-x-ep-32-a-35-mm-65965592.html

J’en ai pris 4 par panneau, pour mon kit de 4 panneaux, soit un total de ~41 €, ce qui m’a permis d’avoir environ 53 kg de lest par panneau.

Choix des composants - Support

Je voulais un angle faible et des supports pouvant se fixer simplement sur les dalles. J’ai donc choisi ce modèle : https://amzn.to/3BFgLMD, à 57 € pour 2 panneaux, soit 114 € pour mon kit.

Je les ai fixés au centre de chaque dalle.

Pour éviter d’endommager la toiture, j’ai ajouté des mousses épaisses sous les supports. J’ai pris ces plaques en caoutchouc : https://www.leroymerlin.fr/produits/revetement-sol-et-mur/sous-couche-sol/plaque-de-sol-caoutchouc-sol-anti-vibrations-noma-rub-l-0-6-m-x-l-0-6-m-x-ep-10-66129294.html. Je les ai découpées en 4 pour qu’elles couvrent environ 70 % de la surface de chaque dalle.

Ces plaques servent d’interface entre les dalles et le toit (pas de contact dalle-toit ni visserie-toit), assurant une protection contre l’usure avec le temps.

Installation des panneaux

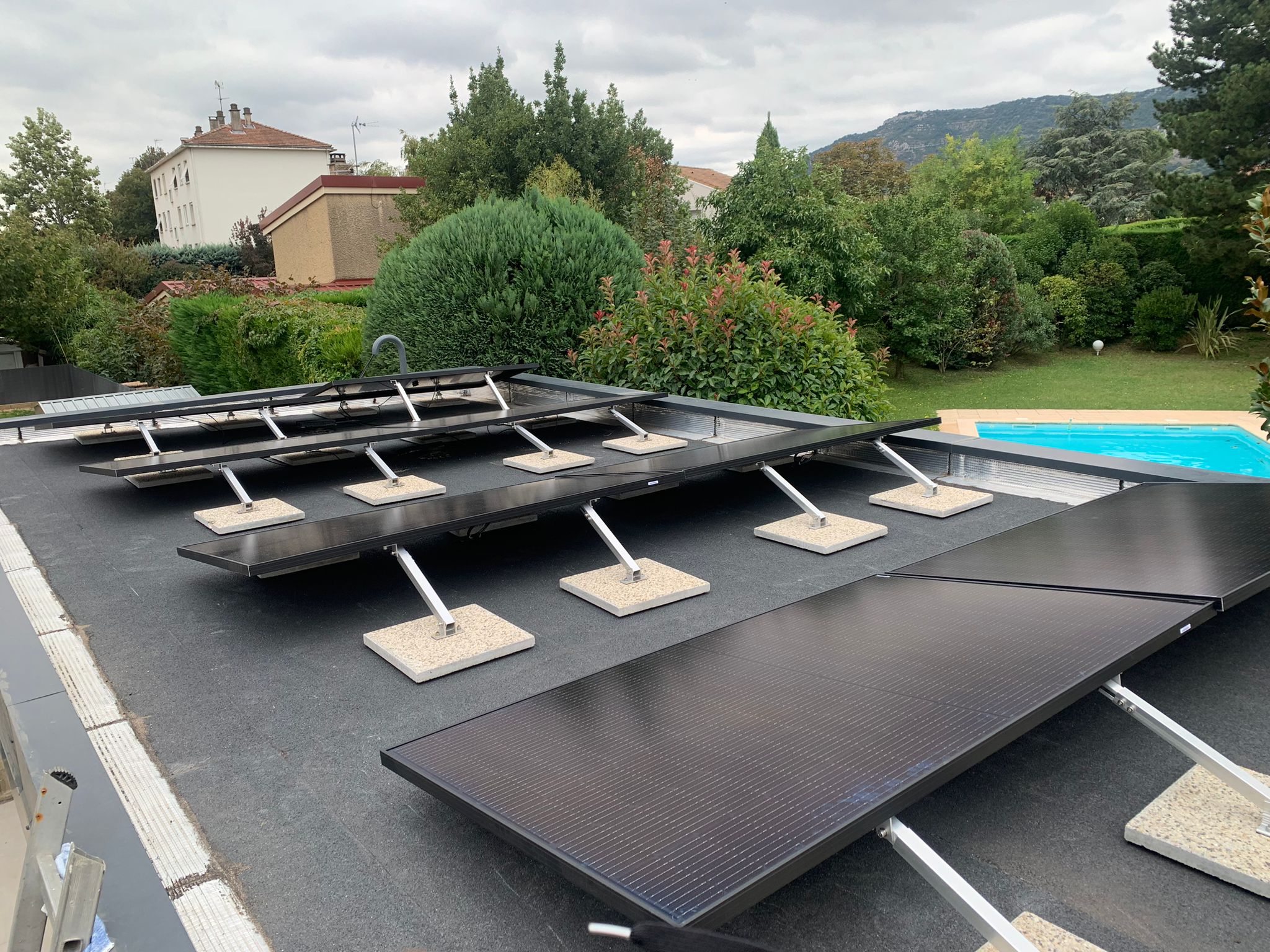

Une fois les supports et dalles en place, j’ai procédé à l’installation des panneaux. J’ai positionné les dalles, puis placé les panneaux par paires, avec le micro-onduleur en dessous.

L’opération est simple, mais il est plus facile d’être à deux pour tenir les panneaux pendant que l’autre les fixe. C’est également plus pratique pour déplacer les panneaux si nécessaire. Mon système à 4 points d’appui est plus facile à manipuler que les bacs lourds (~60 kg), mais il vaut mieux bien choisir l’emplacement dès le début.

Raccordement électrique

J’ai fait le choix de ne pas brancher directement à une prise. J’ai raccordé l’installation à mon coffret électrique existant, sur un disjoncteur 16A déjà présent. Si besoin, un disjoncteur coûte environ 12 €.

J’avais déjà de la gaine électrique, mais vous pouvez en acheter pour environ 30 €, selon la distance de votre installation, afin de protéger le câble électrique sur le toit.

Application mobile

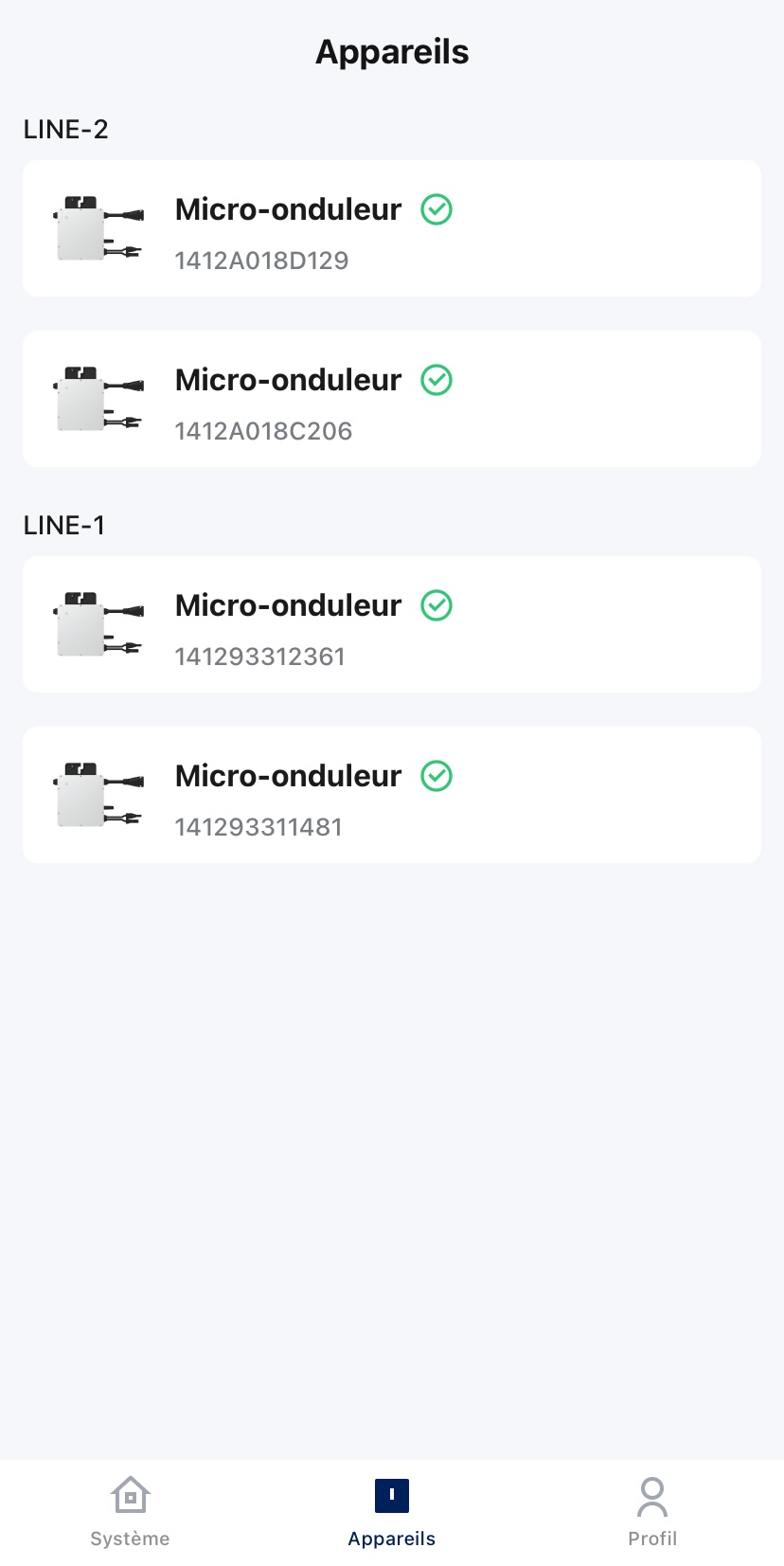

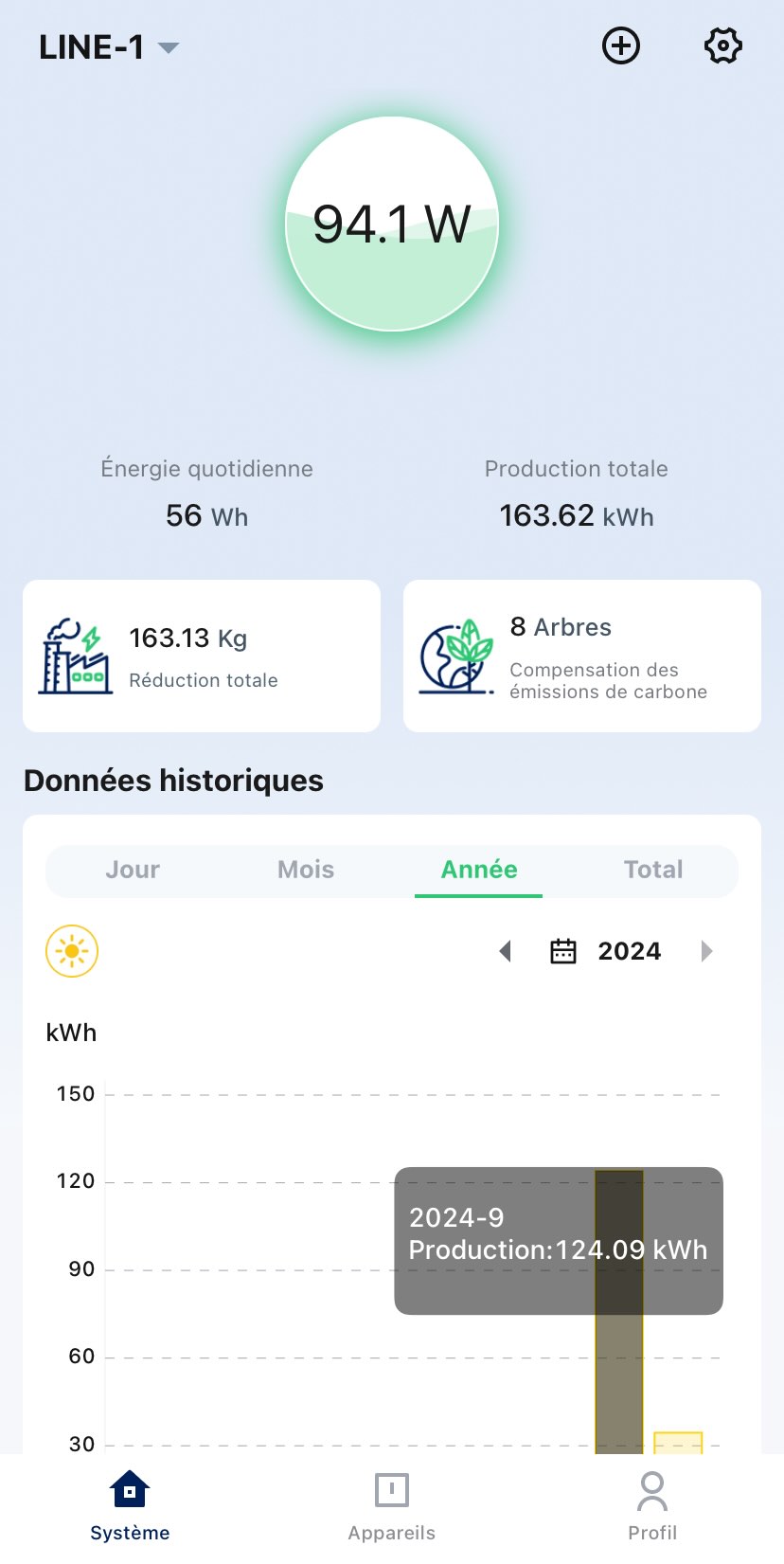

J’utilise l’application S-Miles Home pour suivre la production d’énergie en temps réel. Voici un aperçu de l’interface :

Coût total

Kit 570€ + 40 € dalles + 52 € plaques + 114 € support = 776 €

J’avais déjà de la visserie, et les disjoncteurs. Il faut ramener le total à 800 € si je n’avais pas ça.

J’avais déjà de la visserie et un disjoncteur, donc le coût pourrait atteindre 800 € pour ceux qui n’en disposent pas.

Optimisations de l’installation

Deux semaines plus tard, j’ai décidé de doubler l’installation. J’ai repris les mêmes composants : kit, dalles, supports, et plaques de sol en caoutchouc.

J’ai également séparé l’installation électrique de mon annexe et celle des panneaux. J’ai acheté un coffret électrique étanche : Coffret Amazon https://amzn.to/3NqCYjS (19 €), dans lequel j’ai installé un interrupteur différentiel https://amzn.to/401Hzk4 (47 €) et un parafoudre https://amzn.to/3YldRFx (70 €). J’ai aussi ajouté les deux disjoncteurs 16A.

Le parafoudre est une précaution supplémentaire, et j’ai également mis à la terre les panneaux avec du fil de 6mm², en utilisant ces clips de mise à terre : https://amzn.to/4dJbwsu

pour 22 €.

J’ai relié tout cela à un tableau secondaire, qui va ensuite au tableau principal de la maison.

Coût total des optimisations : 147 € (hors câblage).

En résumé, l’installation de ces panneaux solaires a été un vrai succès, et je commence déjà à voir les premiers bénéfices sur ma facture. Si vous avez des questions ou des suggestions pour optimiser davantage, n’hésitez pas à me contacter !
